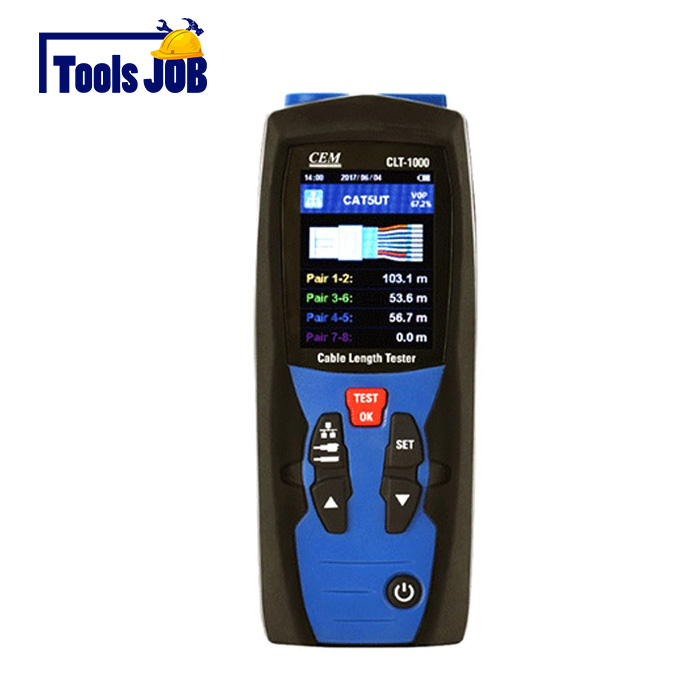

دستگاه سنجش طول کابل سم مدل CEM CLT-1000 دستگاهی است جهت اندازه گیری متراژ کابل که قابلیت اندازه گیری در رنج 5 تا 3000 متر طول کابل با اتصال کابل BNC , RJ45 را داراست. محصولی با کیفیت از کمپانی سم (CEM) که از ویژگی های متراژ سنج کابل دیجیتالی مدل CEM CLT-1000 میتوان به دقت بالا و اندازه گیری سریع، کاربری راحت و آسان با صفحه دیجیتالی، کنترل اتوماتیک، قابلیت اتو رنج و صفر خودکار، ال سی دی بزرگ و رنگی، اندازه گیری و تست V.O.P و قابلیت ثبت 99 مقدار اندازه گیری شده توسط کاربر به همراه مکان مورد نظر می باشد.
مشخصات فنی متراژ سنج کابل دیجیتالی مدل CEM CLT-1000:
- رنج اندازه گیری: ۵m ~ 3KM
- مناسب برای کابل شبکه و کابل آنتن (کواکسیال)
- قابلیت کارکرد در رطوبت ۰ تا ۸۰ درصد
- قابلیت محاسبه طول ۲۰ نوع کابل
- دارای دوسری از نوع BNC و RJ45
- قابلیت محاسبه طول برحسب واحد‌های متر و فوت
- قابلیت تنظیم زمان خاموش شدن
- دارای صفحه نمایش رنگی
تست OTDR یا بازتاب سنج نوری برای آزمایش سالم بودن کابل فیبر نوری به کار می رود که می تواند اتلاف اتصال را بررسی، طول را اندازه گیری و عیوب را پیدا کند.
OTDR معمولا برای ایجاد یک تصویر از کابل فیبر نوری در مراحل نصب آن استفاده می شود. پس از آن در صورت وجود مشکلات، مقایسه ای بین طرح اصلی و طرح دوم صورت می گیرد. دستگاه OTDR به سادگی به شما نشان می دهد که کابل ها کجا ترمینال شده اند و کیفیت فیبر ها و اتصالات و جوش ها را تایید می کند. البته طرح های OTDR معمولا برای عیب یابی استفاده می شوند به دلیل اینکه آنها می توانند مکان شکستگی فیبر را در زمان مقایسه طرح ها با مستندات نصب، نشان دهند.
دستگاه OTDR دارای ۲ مدل رایج می باشد که در زیر به شرح آنها می پردازیم:
دستگاه OTDR با تمام ویژگی ها یک دستگاه بازتاب سنج نوری قدیمی می باشد. که دارای تمام ویژگی ها بوده و نسبت به مدل های دیگر بزرگتر، سنگینتر و با امکان حمل دشوارتری می باشد. با وجود اینکه به بزرگی و سنگینی معروف می باشد، اما ابعاد و وزن آن در مقایسه با نسل اولیه OTDR خیلی کمتر می باشد.
OTDR دستی (کوچک) و جستجوگر شکستگی در فیبر برای عیب یابی شبکه های فیبر در زمینه محیطی طراحی شده اند که اغلب از باطری استفاده می کنند. این نوع OTDR ارزان قیمت و سبک وزن بوده و استفاده از آن آسان می باشد.
وب سایت تولز جاب به نشانی اینترنتی toolsjob.ir امکان تهیه این محصول را فراهم آورده است.
