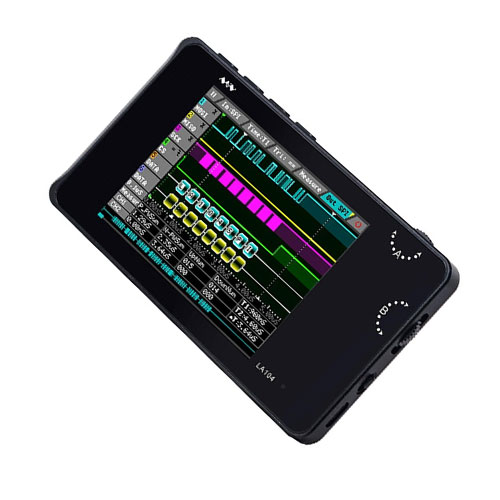

لاجیک آنالایزر
دستگاهی است که به وسیله ی آن میتوان زمان تغییرات سطح ولتاژ منطقی رو استخراج کرد؛ کاربرد این دستگاه، در مشاهده سیگنال پورت های ارتباطی ( سریال، i2c و spi و… ) میباشد.
میتوان از این ابزار در زمینه مهندسی معکوس استفاده کرد، به طور مثال میشود با مشاهده سیگنال دستگاه دیاگ ماشین، پروتوکل ارتباطی ECU ماشین رو استخراج کرد؛ وقتی شما پروتکل ارتباطی رو داشته باشید، می توانید با خودرو ارتباط برقرار کنید، مثلا سرعت، کیلومتر پیموده شده را بخوانید و احیانا اون رو تغییر بدید!!!
شما توسط این دستگاه ها می توانید بخش های مختلف مدارات دیجیتال خود را مورد بررسی قرار داده و انواع پروتکل های رایج از قبیل SPI, IIC, UART, SMBus, I2S, CAN, Parallel Async ,1-Wite, PS / 2 را مورد بررسی و مطالعه قرار دهید.
شما توسط این لاجیک آنالایزر و بدون نیاز به صرف هزینه زیاد و خرید تجهیزات سنگین، تقریباً تمامی احتیاجات خود را در زمینه مدارات دیجیتال برطرف نمایید.
ویژگی اصلی لاجیک آنلایزر تحلیل و بررسی انواع پروتکل های ارتباطی بوده که باعث گشته تا یکی از دستگاه های اصلی تجهیزات آزمایشگاهی و بخش های R&D شرکت های بزرگ است.
لاجیک آنالایزر از جمله دستگاه هایی است که برای تست مدارای منطقی که همان لاجیک است به کار برده می شود. این نوع از دید سخت افزاری دستگاه هم به دو گونه در بازار پیدا می شود که می توان این گونه نام برد:
- کارت لاجیک آنالایزر
- اسیلوسکوپ لاجیک آنالایزر
این دستگاه برای عیب یابی مدارات دیجیتال به کار برده می شود. این دستگاه دسترستی به خطوط گوناگونی دارد که اسیلوسکوپ ها می توانند نمایش این سیگنال ها را انجام دهند. اما لاجیک ها قادر به نمایش زمان بندی بین شمار زیادی از سیگنال ها هستند. از دیگر خصوصیات لاجیک آنالایزور می توان به این اشاره کرد که این دستگاه می تواند سیگنالهای منطقی را ردیابی کند.
این نوع از دستگاه بهترین نوع دستگاه برای مقایسه سیگنال ها و تراک کردن آن ها می باشد.از جمله دستگاه های متفاوت این نوع می توان به لاجیک آنالایزر saleae اشاره نمود.
